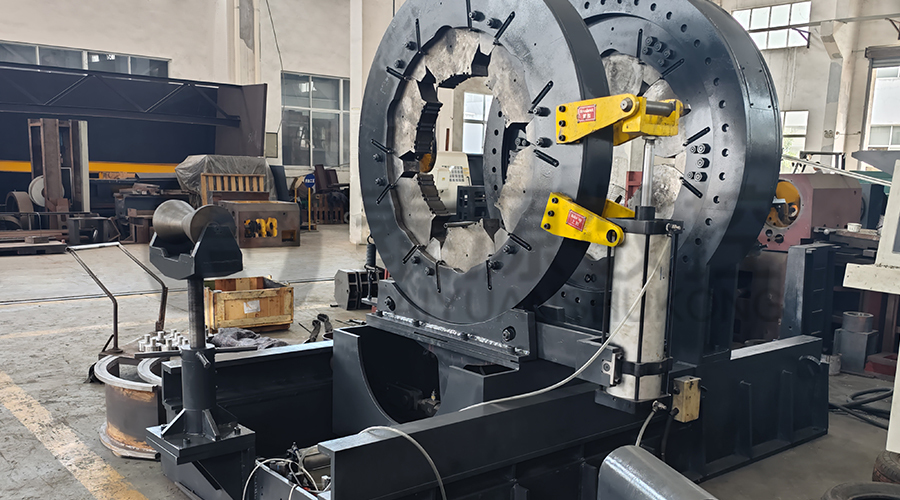

Den Hölje och slangkoppling Spännenhet svarv är en specialiserad CNC-verktygsmaskin konstruerad för exakt montering och demontering av kopplingar på oljelochrörsgods (OCTG). Den här utrustningen integrerar mekaniska, hydrauliska och elektroniska styrsystem för att säkerställa att tillsatsvridmoment och positionskrav uppfyller API 5CT-specifikationerna. Designad för kopplingsinstallation med högt vridmoment , bibehåller enheten den strukturella integriteten hos gänganslutningen samtidigt som den optimerar produktionsgenomströmningen i rör efterbehandlingslinjer.
Teknisk design och operativa funktioner
Den architecture of the bucking unit utilizes a spindeldrivsystem med låg tröghet och en kraftig hydraulisk krafttångsmekanism. Denna konfiguration möjliggör kontinuerlig övervakning av vridmoment-varvvärden , vilket är avgörande för att förhindra övervridning eller gängskavning under monteringen av hölje och slang. Sängen i svarvstil ger en styv grund som minimerar vibrationer, vilket säkerställer konsekvent trådingrepp och långsiktig geometrisk precision.
Utrustad med en programmerbar logisk styrenhet (PLC) , systemet stöder automatiserade sekvenser för olika rördiametrar och stålsorter. Den icke-markerande käkar eller specialiserade gripformar används för att förhindra ytdeformation på höglegerade material, ett vanligt krav för korrosionsbeständig legering (CRA) rörenhet . Genom att använda en återkopplingsmekanism med sluten slinga justerar buckingenheten rotationshastighet och tryck i realtid baserat på den specifika gängningsparametrar för kopplingen .
Viktiga prestandafördelar
- Momentnoggrannhet: Högprecisionssensorer ger datainsamling i realtid för API koppling make-up , vilket säkerställer att varje led uppfyller certifierade säkerhetsstandarder.
- Operationell mångsidighet: Kan hantera ett brett utbud av rörstorlekar, från rör med liten diameter till storskaliga hölje, utan att kräva omfattande verktygsbyten.
- Styvhet och stabilitet: Den reinforced frame construction allows for drift med hög arbetscykel i krävande industrimiljöer.
- Dataintegration: Den system records make-up graphs (Torque vs. Turns) for quality traceability, essential for Överensstämmelse med OCTG-tillverkning .
Tekniska specifikationer
| Parameter Beskrivning | Tekniska data / räckvidd | Enhet |
| Tillämpligt rördiameterområde | 60,3 - 508 (anpassningsbar) | mm |
| Maximalt sminkmoment | 10 000 - 150 000 (Baserat på modell) | N·m |
| Spindelhastighetsområde | 0,5 - 25 (oändligt variabel) | rpm |
| Vridmomentmätnoggrannhet | ±1 % | Full skala |
| Klämläge | Flerpunkts hydraulisk / synkron | Typ |
| Styrsystem | CNC / PLC med vridmomentövervakning | Plattform |
| Strömförsörjning | 380V / 415V / 440V (50/60Hz) | V/Hz |
Tillämpningar inom tillverkning av petroleumutrustning
Den Hölje och slangkoppling Spännenhet svarv används främst i utrustning för gängning av rör och oljefältsservicecenter. Det fungerar som en kritisk komponent i produktionen av API-certifierat hölje och slang , där manuell make-up är otillräcklig för högtryckskrav. Denna maskin är också nödvändig för premium anslutningsenhet , där specifik vridmoment-axelkontakt måste verifieras genom digital kartläggning.
Vanliga frågor
1. Hur säkerställer bucking-enheten integriteten hos premiumgänganslutningar?
Den unit utilizes a sophisticated datoriserat vridmoment-sväng övervakningssystem som spårar förhållandet mellan applicerat vridmoment och antalet varv. Detta möjliggör exakt detektering av "axelpunkten" i premiumanslutningar. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. , etablerad 2003 och belägen i East Industrial Park i Taixing City, konstruerar dessa maskiner med hög styvhet och teknik för att reducera felpunkter. Vår Koppling CNC-rörgängningssvarvar och bucking-enheter är designade för att bibehålla precisionshållning under långa perioder, vilket säkerställer att även komplexa gängprofiler monteras utan skador, vilket uppfyller de rigorösa standarderna för internationella oljefältsföretag.
2. Kan denna utrustning integreras i en helautomatiserad OCTG-produktionslinje?
Ja, bucking-enheten är designad för sömlös integration med automatiska rörhanteringssystem och transportband. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. , som täcker en yta på 24 800 ㎡ och fungerar som en viktig produktionsbas för nationell tillverkning av petroleumutrustning , tillhandahåller kompletta lösningar inklusive produktionslinjer för borrrör och specialiserade slipmaskiner. Våra produkter används i stor utsträckning av globala ledare som Shanghai Baosteel och internationella företag i USA och Japan. Den höga drivkraften och enkla strukturen hos vår utrustning möjliggör hög produktionseffektivitet och hög arbetscykelintegration i moderna automatiserade fabriker.
3. Vilka certifieringar och kvalitetsstandarder följer dessa maskiner?
Vår Hölje och slangkoppling Spännenhet svarv tillverkas under strikta kvalitetskontrollprotokoll. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. har erhållit GBT, ISO kvalitetssystemcertifiering och är erkänt som ett nationellt kvalitetsföretag som är pålitligt. Vår tekniska expertis sträcker sig till ett brett utbud av specialiserade verktyg, inklusive borrkrage gängsvarvar and skruvpumpsrotorfräsmaskiner . Dessa produkter är konstruerade för stark specificitet och tillförlitlighet, vilket säkerställer att varje skarv som bearbetas uppfyller säkerhetskraven från geologi-, gruv- och kemisk industri över hela världen.
För detaljerade projektkonsultationer eller skräddarsydda OCTG-bearbetningsutrustning konfigurationer, kontakta vår tekniska försäljningsavdelning. Vi ser fram emot att dela utvecklingen med dig för att skapa en bättre framtid.
