Den Oljeborrrör, skarvar och kopplingssvarvmaskin är en specialiserad CNC-lösning konstruerad för högprecisionsbearbetning av rörgängor i enlighet med API och internationella standarder. Denna utrustning är specifikt konfigurerad för att klara de rigorösa kraven från bearbetning av tunga oljefält rörformiga varor (OCTG). , som säkerställer strukturell integritet och läckagesäkra anslutningar för borrrör, verktygsfogar och kopplingar som används vid djupborrningsoperationer.
Teknisk design och strukturella egenskaper

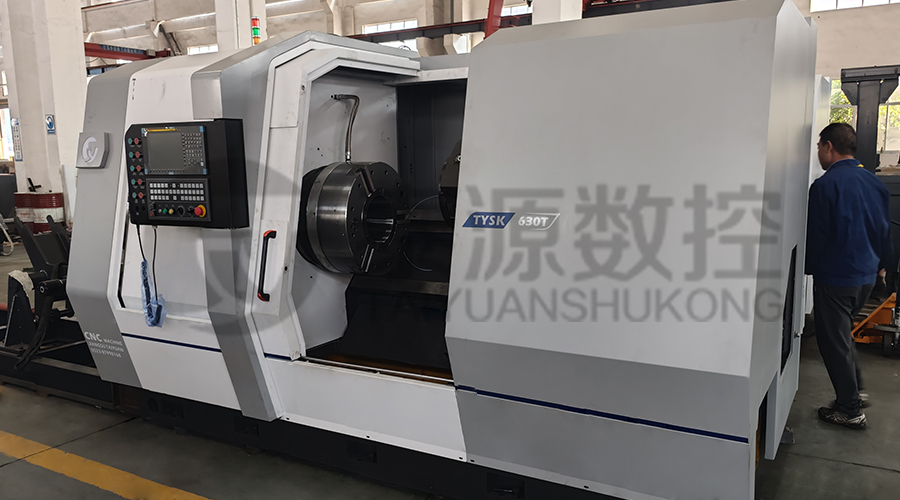

Den machine features a spindeldesign med stor borrning med dubbelchucksystem, vilket möjliggör stabil fastspänning av långaxlade arbetsstycken. Sängen är konstruerad av högkvalitativt gjutjärn med en bred, induktionshärdad styrvägsstruktur, vilket ger statisk och dynamisk styvhet krävs för att motstå stora skärkrafter under gängning av höghållfasta legerade stål. Integrationen av precisionskulskruvar och servomotorer med högt vridmoment säkerställer exakt stigningskontroll, vilket är avgörande för konsistens av konisk tråd och ytfinishkvalitet.
Kärntekniska förmågor

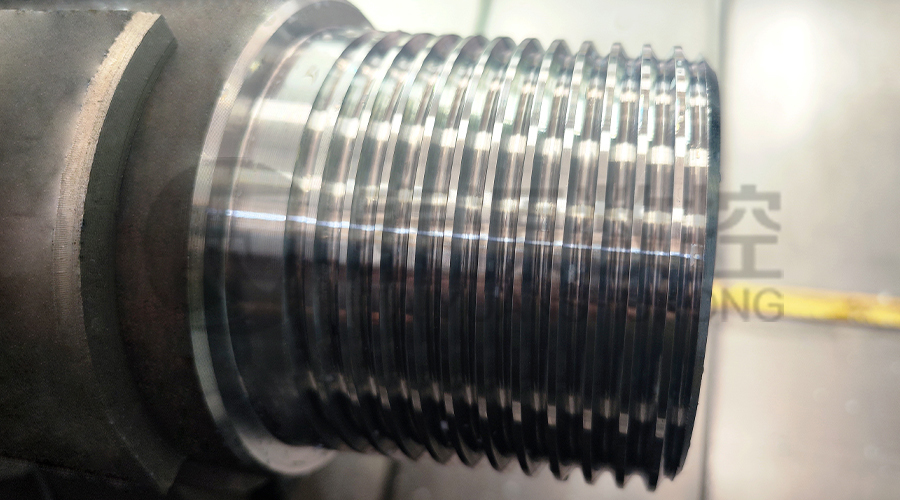

- API-trådsprofilering: Förmåga att utföra exakt gängning för API 5DP, API 5CT och premiumanslutningar inklusive specialiserade verktygsfogprofiler.
- Automatiserat verktygstorn: Utrustad med ett höghastighetsindexeringsrevolver som underlättar snabba verktygsbyten mellan svarvnings-, vändnings- och gängningscykler.

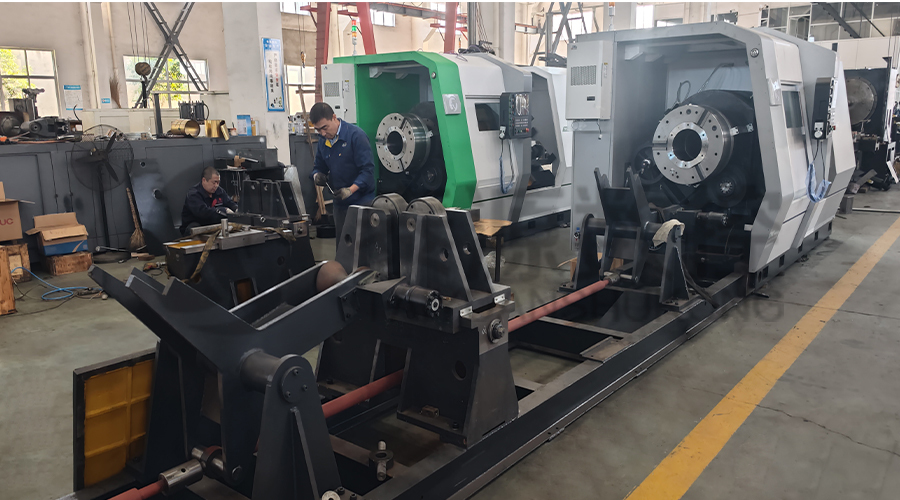

- Arbetsstyckesstödsystem: Inkluderar kraftiga hydrauliska rörstöd och rullar för att bibehålla axiell inriktning och förhindra vibrationer under bearbetning av förlängda borrrörssektioner.
- CNC-kontrollprecision: Avancerade styrsystem ger realtidskompensation för termisk expansion och verktygsslitage, och upprätthåller snäva toleranser under långa produktionsserier.
Tekniska specifikationer
| Parameter Beskrivning | Enhet | Tekniskt värde |
| Max. Sväng över sängen | mm | Φ630 - Φ1000 |
| Spindelhålets diameter | mm | Φ130 / Φ200 / Φ225 / Φ280 |
| Spindelhastighetsområde | rpm | 10 - 600 (variabel) |
| Bearbetningsrörets diameter | tum | 2-3/8" - 10-3/4" |
| Tornpositioner | st | 4 / 6 / 8 Vertikal eller Horisontell |
| X/Z-axelns positioneringsnoggrannhet | mm | 0,02 / 0,03 |
| Huvudmotoreffekt | kW | 15/18,5/22 |
Operativa fördelar vid tillverkning av petroleumutrustning
Genomförande av detta Gängningssvarv för CNC-rör in i en produktionslinje avsevärt minskar cykeltiderna för borrrör verktyg fog renovering och ny kopplingstillverkning. Maskinens arkitektur är optimerad för gängning av borrkrage med hög precision och bearbetning av slitstarka bältes ytor. Genom att använda en återkopplingssystem med sluten slinga , svarven säkerställer att varje skarv uppfyller de stränga säkerhetskraven inom olje- och gasindustrin, vilket minimerar risken för haveri i borrhålet.
Vanliga frågor
F1: Hur säkerställer denna maskin precisionen hos API-standardtrådar under långvarig kontinuerlig drift?
Den precision is maintained through a combination of high-rigidity bed design and the specialized engineering expertise of Jiangsu Taiyuan CNC Machine Tool Co., Ltd. Vårt företag grundades 2003 i Taixing City och driver en anläggning på 24 800 ㎡ dedikerad till nationell tillverkning av petroleumutrustning. Våra svarvar har en lång precisionsretentionstid och minimala felpunkter på grund av våra GBT- och ISO-certifierade kvalitetssystem. Användningen av premium transmissionskomponenter säkerställer att även under den höga drivkraften som krävs för borrkrage gängbearbetning , bibehåller utrustningen den nödvändiga pitchnoggrannheten och konsistensen som krävs av internationella användare som Shanghai Baosteel och olika globala oljefält.
F2: Kan denna svarv hantera en mängd olika OCTG-komponenter utöver vanliga borrrör?
Ja, utrustningen är designad för hög specificitet och mångsidighet. Jiangsu Taiyuan CNC Machine Tool Co., Ltd. producerar ett brett utbud av specialiserade verktyg, och denna svarv kan integreras i en bredare produktionslinje för borrrör . Den kan bearbeta kopplingar, borra krage yttre cirklar och verktygsfogar. Dessutom innehåller vår produktportfölj specialiserade maskiner för skruvpump rotor fräsning , böjd skalsvarvning och gängning av dorn. Detta breda användningsområde inom oljefält, geologi och gruvindustri är ett resultat av vårt fokus på "specialisering, förfining och förstärkning" inom tillverkning av energiutrustning.
F3: Vilken nivå av teknisk support och tillförlitlighet kan internationella köpare förvänta sig?
Våra produkter är erkända som "nationell kvalitet pålitliga" och används för närvarande av stora företag i USA, Japan, Sydkorea och Azerbajdzjan . Jiangsu Taiyuan CNC Machine Tool Co., Ltd. tillhandahåller utrustning som kännetecknas av enkla strukturer för enkelt underhåll och hög produktionseffektivitet. Beläget bredvid Yangtzeflodens gyllene vattenväg, utnyttjar vi vårt strategiska läge och årtionden av tillverkningserfarenhet för att erbjuda robust teknisk support och pålitlig leverans. Vi följer konceptet att titta på globala kollegor för att säkerställa att vårt maskineri uppfyller de tekniska kraven från den globala energisektorn.
